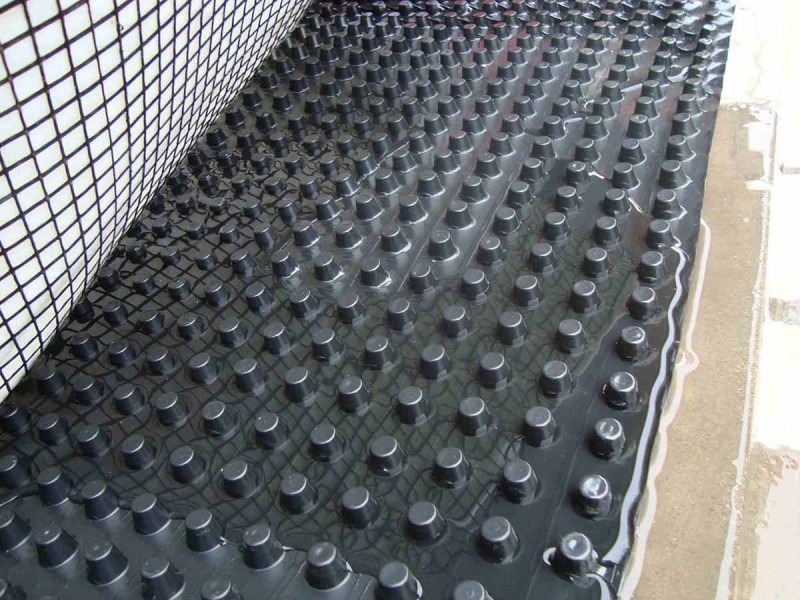

蓄水排水板立体排水板，片状排水板。排水板外再砌一层单墙或用钢丝网粉水泥来偏护排水板，使墙外面的渗水板的空间直向轻贱入盲沟直致集水坑。排水板施工工艺：施工方法：船舶定位：本工程的船舶定位采用纵横导标粗略定位和全站仪准确定位相结合的方法，即排水板施工船舶进入施工区域后首先利用岸上事先设立的导标对船舶进行粗略定位，然后依据设计位置采用全站仪对每台插板机进行准确复核定位，现场***及现场监理***验收合格后进行试打或正式施工。施工定位时船舶采用水中下设口定位锚，陆上设置根定位缆于现有系船柱上。插板***：其定位方法为机械定位，精度能控制在1cm以内。在施工时先按每支桩的间距及布置形式在施工区域范围内划分出总排数（纵向）和每排的支数（横向）。
塑料排水板加固软土地基的优点：
1.滤水性好，排水畅通，排水效果有保证。
2.材料有良好的强度和延展性，能适合地基变形能力而不影响排水性能。
3.排水板断面尺寸小，施打排水板过程中对地基扰动小。
4.可在超软弱地基上进行插板施工。
5.施工快、工期短，每台插板机每日可插板5000m以上，造价比袋砂井低。
对于深厚的软土地基采
用排水固结法进行加固时，从技术上和经济上考虑，采用排水板几乎是经济、有效、可行的方法。
